Schienensysteme verstehen
1-Phasen oder 3-Phasen: Welches Schienensystem passt?
Stromschienensysteme unterscheiden sich insbesondere durch die Anzahl der nutzbaren Stromkreise und durch die jeweils passenden Schienen, Adapter, Strahler und Zubehörteile. Dieser Ratgeber erklärt die Unterschiede zwischen einem 1-Phasen- und einem 3-Phasen-Schienensystem.
Die ebenfalls gebräuchlichen Angaben 2-Leiter beziehungsweise 2-Wire und 4-Leiter beziehungsweise 4-Wire beschreiben die jeweilige Systemausführung. Ein 4-Leiter-System darf nicht mit einem 4-Phasen-System verwechselt werden.
Systeme vergleichen Schienenplaner starten 1-Phasen-Produkte ansehen · 3-Phasen-Produkte ansehen
Was bedeuten 2-Leiter und 4-Leiter?
Bei Stromschienensystemen werden neben den Bezeichnungen 1-Phasen und 3-Phasen teilweise auch die Angaben „2-Wire" und „4-Wire" beziehungsweise 2-Leiter und 4-Leiter verwendet.
Ein 1-Phasen-Schienensystem besitzt einen nutzbaren Stromkreis. Die angeschlossenen Strahler werden grundsätzlich gemeinsam über diesen Stromkreis versorgt und geschaltet.
Ein 3-Phasen-Schienensystem ermöglicht bis zu drei getrennt nutzbare Stromkreise. Die Bezeichnung „4-Leiter-System" bezieht sich dabei üblicherweise auf die Leiter L1, L2, L3 und den gemeinsamen Neutralleiter. Der Schutzleiter beziehungsweise Schutzkontakt wird entsprechend dem jeweiligen System zusätzlich berücksichtigt.
Ein 4-Leiter-System ist kein 4-Phasen-System.
1-Phasen und 3-Phasen im direkten Vergleich
| Merkmal | 1-Phasen-Schienensystem | 3-Phasen-Schienensystem |
|---|---|---|
| Systembezeichnung | 1-Phasen-Schienensystem | 3-Phasen-Schienensystem |
| Alternative Bezeichnung | 2-Leiter- bzw. 2-Wire-System | 4-Leiter- bzw. 4-Wire-System |
| Nutzbare Stromkreise | 1 | bis zu 3 |
| Schaltung | Strahler grundsätzlich gemeinsam geschaltet | Strahler können auf bis zu drei Gruppen aufgeteilt werden |
| Passende Adapter | nur 1-Phasen- bzw. 2-Wire-Adapter | nur 3-Phasen- bzw. 4-Wire-Adapter |
| Kompatibilität | nur mit ausdrücklich passenden 1-Phasen-Komponenten | nur mit ausdrücklich passenden 3-Phasen-Komponenten |
| Typische Einsatzbereiche | Wohnräume, Flure, kleinere Beleuchtungsaufgaben | Geschäfte, Büros, Ausstellungen und anspruchsvollere Wohnprojekte |
| Planungsreserve | geringer | höher |
Die typischen Einsatzbereiche dienen nur der Orientierung. Ein 1-Phasen-System ist nicht auf private Nutzung beschränkt und ein 3-Phasen-System nicht ausschließlich für den gewerblichen Einsatz gedacht.

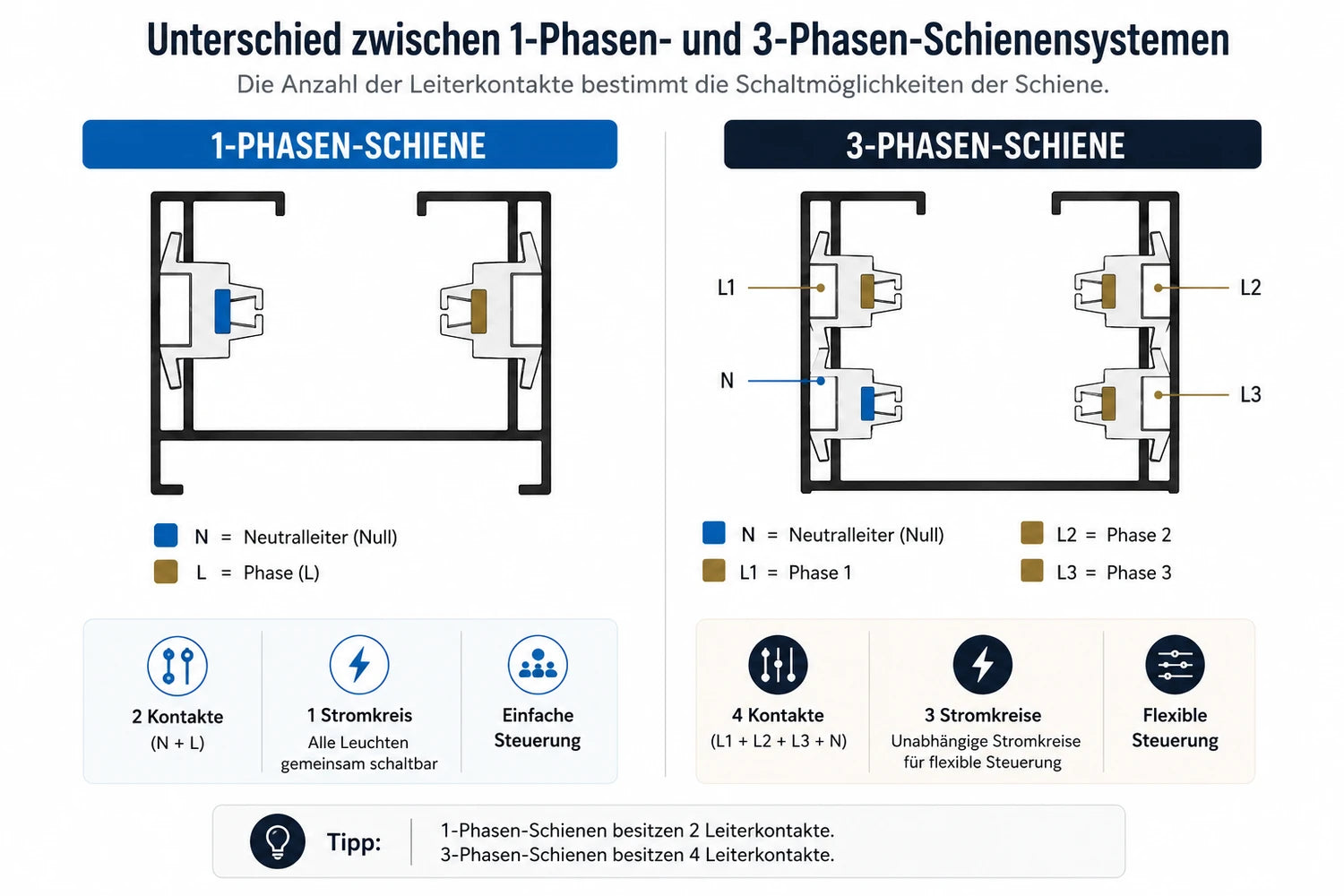

Die Leiter im Vergleich
Der wesentliche Unterschied liegt in der Anzahl der Leiterkontakte im Schienenprofil: Ein 1-Phasen-Schienensystem nutzt zwei Kontakte (Neutralleiter und ein Außenleiter), ein 3-Phasen-Schienensystem vier Kontakte (Neutralleiter und die drei Außenleiter L1, L2 und L3).
Der erforderliche Schutzleiter beziehungsweise Schutzkontakt wird je nach System und Schutzklasse zusätzlich berücksichtigt. Schematische Darstellung. Maßgeblich sind der tatsächliche Systemaufbau sowie die Produkt- und Montageunterlagen.

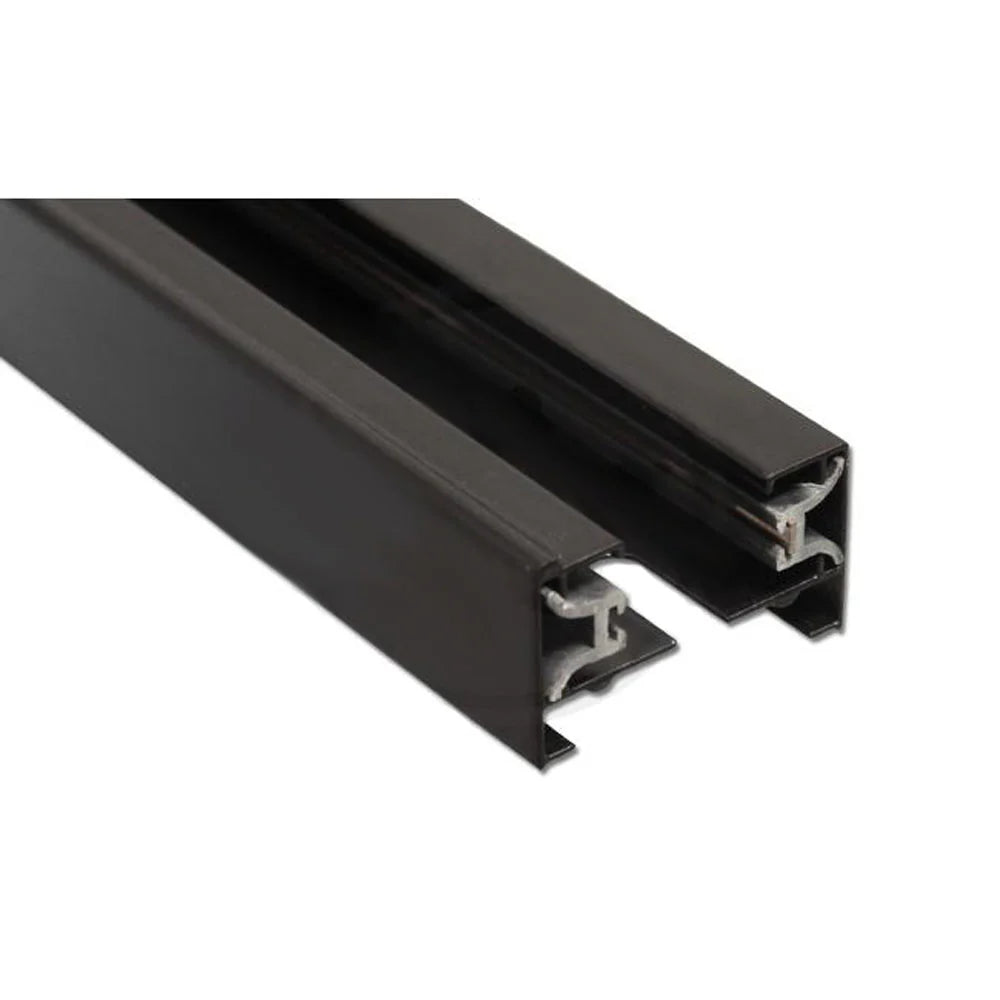

1-Phasen-Schienensystem: ein gemeinsamer Stromkreis
Bei einem 1-Phasen-Schienensystem werden die angeschlossenen Schienenstrahler grundsätzlich über einen gemeinsamen Stromkreis versorgt. Werden sie über denselben Schalter gesteuert, schalten sie gemeinsam ein und aus.
Das System eignet sich besonders dann, wenn:
- alle Strahler gemeinsam geschaltet werden sollen,
- keine unterschiedlichen Leuchtengruppen auf derselben Schiene benötigt werden,
- ein übersichtliches System für einen Wohnraum, Flur oder kleineren Nutzbereich gesucht wird.
Vorteile
- einfache Systemstruktur
- übersichtliche Produktauswahl
- für viele normale Beleuchtungsaufgaben ausreichend
- häufig kompaktere Adapter und Schienen
Zu beachten
- ausschließlich passende 1-Phasen- bzw. 2-Wire-Komponenten verwenden
- ein späterer Wechsel auf ein 3-Phasen-System erfordert normalerweise den Austausch der Schiene und der Adapter
- Dimmbarkeit hängt von Leuchte, Leuchtmittel, Dimmer und Installation ab
- Leiter- und Schutzkontaktaufbau richten sich nach der tatsächlich verwendeten Schiene und ihren Herstellerunterlagen

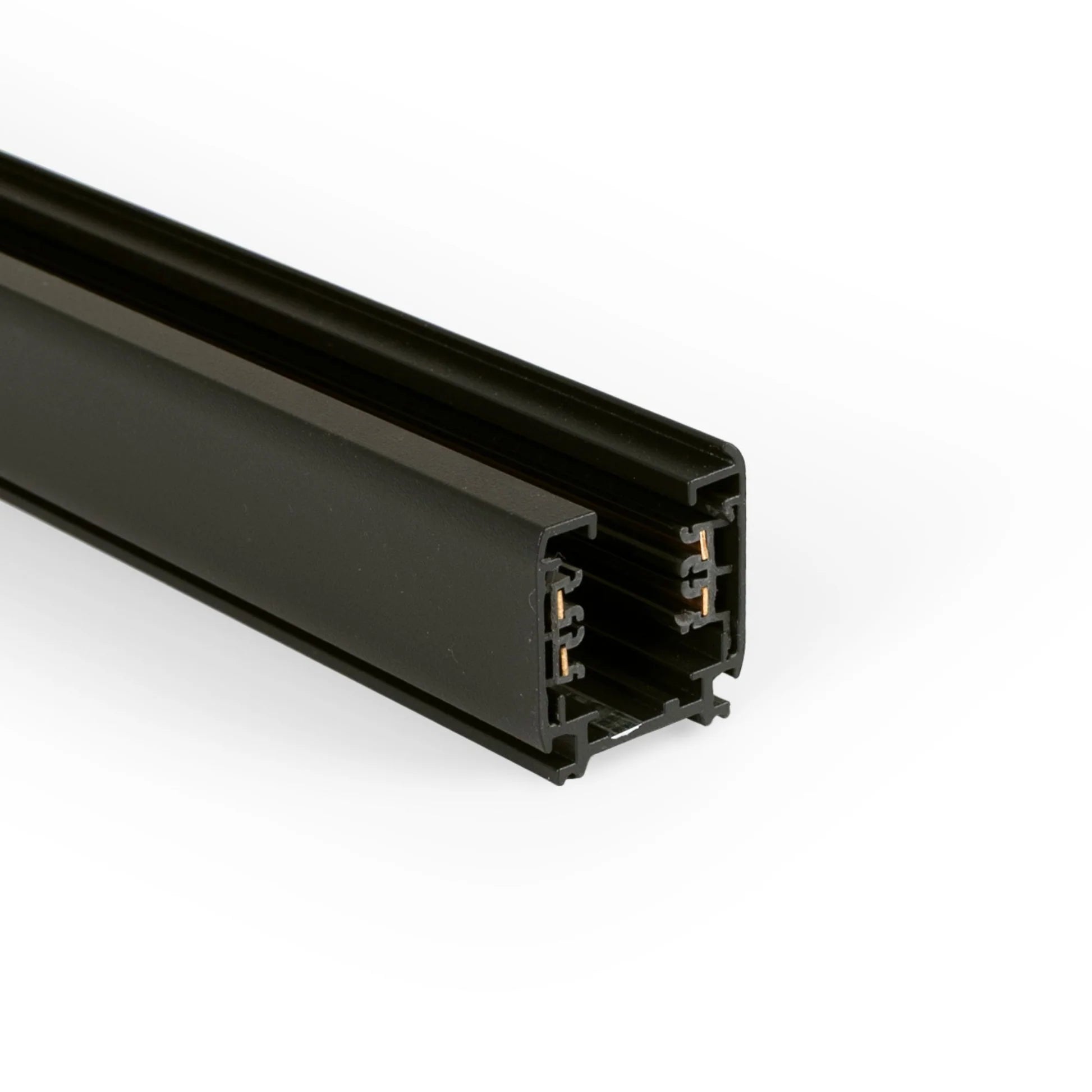

3-Phasen-Schienensystem: bis zu drei getrennte Stromkreise
Ein 3-Phasen-Schienensystem ermöglicht innerhalb einer Stromschiene bis zu drei getrennt nutzbare Stromkreise. Passende Strahler beziehungsweise Adapter können – abhängig von der konkreten Systemausführung – L1, L2 oder L3 zugeordnet werden.
Dadurch können unterschiedliche Leuchtengruppen auf derselben Schiene getrennt geschaltet werden, sofern Anschluss und Elektroinstallation entsprechend geplant und ausgeführt wurden.
Die Bezeichnung 4-Leiter- beziehungsweise 4-Wire-System bezieht sich auf L1, L2, L3 und den gemeinsamen Neutralleiter. Sie bedeutet nicht, dass vier Phasen vorhanden sind.
Beispiel
- Gruppe 1 beleuchtet eine allgemeine Raumfläche
- Gruppe 2 richtet Licht auf eine Wand oder Warenpräsentation
- Gruppe 3 beleuchtet einen Tisch, eine Kasse oder einen weiteren Nutzbereich
Die Gruppen können getrennt geschaltet werden, sofern Anschluss, Schalter und elektrische Installation entsprechend ausgeführt wurden.
Drei Stromkreise bedeuten nicht automatisch drei getrennt dimmbare Gruppen.
Eine getrennte Dimmung ist nur möglich, wenn die eingesetzten Leuchten beziehungsweise Betriebsgeräte dimmbar sind, geeignete Dimmer oder Steuerungen vorhanden sind und die elektrische Installation entsprechend geplant wurde.
Besonders geeignet, wenn
- mehrere Beleuchtungsgruppen auf derselben Schiene benötigt werden,
- sich die Nutzung eines Raumes später verändern kann,
- Gewerbe-, Ausstellungs- oder Verkaufsflächen flexibel beleuchtet werden sollen,
- eine größere Planungsreserve gewünscht wird.
Was bedeutet getrennt schaltbar?
1-Phasen – eine Gruppe
Alle Strahler reagieren gemeinsam auf einen Schalter.
3-Phasen – bis zu drei Gruppen
Strahler auf derselben Schiene können unterschiedlichen Gruppen zugeordnet werden.
Schematische Darstellung. Maßgeblich sind der tatsächliche Systemaufbau sowie die Produkt- und Montageunterlagen. Getrenntes Dimmen ist nur mit einer entsprechend geplanten und kompatiblen Installation möglich.
Bei einem 1-Phasen-System reagieren die angeschlossenen Strahler grundsätzlich gemeinsam auf den vorgesehenen Stromkreis. Bei einem 3-Phasen-System können passende Strahler auf bis zu drei Gruppen verteilt werden. Welche Gruppe ein Strahler nutzt, wird abhängig vom verwendeten Adapter und der konkreten Systemausführung festgelegt. Beispielhaft: L1 für Grundbeleuchtung, L2 für Akzentbeleuchtung, L3 für einen separaten Arbeits- oder Präsentationsbereich. L1, L2 und L3 bezeichnen die Stromkreise – nicht Lichtfarbe, Helligkeitsstufe oder Dimmstufe.
Warum Schiene und Adapter zusammenpassen müssen
1-Phasen- und 3-Phasen-Komponenten unterscheiden sich mechanisch und elektrisch. Ein 1-Phasen-Strahler kann deshalb nicht einfach in eine 3-Phasen-Schiene eingesetzt werden – und umgekehrt.
Auch innerhalb derselben allgemeinen Systembezeichnung darf nicht pauschal angenommen werden, dass Produkte unterschiedlicher Hersteller immer kompatibel sind. Vor der Kombination unterschiedlicher Komponenten müssen mindestens geprüft werden:
- Systemtyp
- Abmessungen der Schiene
- Adapterform
- Kontaktanordnung
- Position des Schutzkontakts
- elektrische Kennwerte
- Freigabe beziehungsweise Herstellerangaben
Für ein zuverlässig passendes System empfehlen wir, Schiene, Einspeisung, Verbinder und Strahler innerhalb derselben ausdrücklich kompatiblen Systemfamilie auszuwählen.
Welche Teile gehören zu einem Schienensystem?
- Stromschiene – trägt die kompatiblen Strahler und stellt die elektrischen Kontakte bereit.
- Einspeiser – verbindet die Stromschiene mit dem vorgesehenen elektrischen Anschluss.
- Endkappe – schließt das offene Schienenende ab.
- Mittelverbinder – verbindet zwei gerade Schienenabschnitte.
- L-Verbinder – ermöglicht eine Schienenführung über eine Ecke.
- Schienenstrahler bzw. Adapter – stellt die mechanische und elektrische Verbindung zwischen Leuchte und Schiene her.
1-Phasen- und 3-Phasen-Zubehör dürfen nicht vermischt werden. Bei L-Verbindern ist zu prüfen, ob unterschiedliche Ausrichtungen bzw. Schutzleiterführungen relevant sind.
Welches System sollte ich wählen?
1-Phasen ist häufig passend, wenn
- alle Strahler gemeinsam geschaltet werden sollen,
- ein einzelner Raum oder eine überschaubare Fläche beleuchtet wird,
- keine getrennten Lichtgruppen auf derselben Schiene erforderlich sind,
- eine einfache Systemstruktur bevorzugt wird.
3-Phasen ist häufig passend, wenn
- mehrere Leuchtengruppen getrennt geschaltet werden sollen,
- sich Beleuchtungssituationen später verändern können,
- eine Verkaufs-, Büro-, Ausstellungs- oder größere Wohnfläche geplant wird,
- zusätzliche Planungsreserve sinnvoll ist.
Ist bereits eine Schiene vorhanden, muss zuerst der vorhandene Systemtyp eindeutig bestimmt werden. Kaufen Sie Strahler oder Zubehör nicht allein anhand der optischen Ähnlichkeit.
Vor Planung und Montage beachten
Die konkrete Planung hängt von Raum, Schienenlänge, Anzahl und Leistung der Strahler, Schienenführung, Einspeisung und vorhandener Elektroinstallation ab.
Tipp: Mit unserem kostenlosen Schienenplaner stellen Sie Schienen, Verbinder, Einspeisung und Strahler Schritt für Schritt zusammen – passend zum gewählten Systemtyp.
- Schienenverlauf vor der Bestellung festlegen
- Position der Einspeisung bestimmen
- benötigte Verbinder und Endkappen erfassen
- Systemtyp aller Komponenten kontrollieren
- mechanische und elektrische Belastungsgrenzen prüfen
- Schaltgruppen bei einem 3-Phasen-System vorab planen
- gewünschte Ausrichtung der Strahler berücksichtigen
- Dimmbarkeit und Steuerung vor der Bestellung klären
Stromschienen werden an Netzspannung betrieben. Anschluss, Änderung und Prüfung der elektrischen Anlage müssen durch eine hierfür geeignete Elektrofachkraft erfolgen.
Häufige Fragen zu Schienensystemen
Was ist der Unterschied zwischen 1-Phasen und 3-Phasen?
Ein 1-Phasen-Schienensystem besitzt einen nutzbaren Stromkreis. Bei einem 3-Phasen-Schienensystem können passende Strahler auf bis zu drei getrennt schaltbare Stromkreise verteilt werden.
Ist ein 4-Leiter-System dasselbe wie ein 4-Phasen-System?
Nein. Bei einem üblichen 3-Phasen-Schienensystem bezeichnet „4-Leiter" die Leiter L1, L2, L3 und den gemeinsamen Neutralleiter. Das System ermöglicht bis zu drei getrennt nutzbare Stromkreise. Eine vierte Phase ist nicht vorhanden.
Warum wird manchmal von 4-Wire gesprochen?
„4-Wire" ist die englische Bezeichnung für eine 4-Leiter-Systemausführung. Im deutschen Handel wird das System üblicherweise als 3-Phasen- beziehungsweise 3-Stromkreis-Schienensystem bezeichnet.
Kann ich einen 1-Phasen-Strahler in eine 3-Phasen-Schiene einsetzen?
Nein. Adapter, Kontaktanordnung und Schiene unterscheiden sich. Verwenden Sie ausschließlich Komponenten, die ausdrücklich für dasselbe System vorgesehen sind.
Passen 3-Phasen-Produkte verschiedener Hersteller immer zusammen?
Nicht automatisch. Trotz ähnlicher Systembezeichnungen müssen die mechanische und elektrische Kompatibilität sowie die Herstellerfreigabe geprüft werden.
Kann ich bei einem 3-Phasen-System alle Gruppen getrennt dimmen?
Nicht allein aufgrund der Schiene. Getrenntes Schalten und getrenntes Dimmen sind nicht dasselbe. Für eine getrennte Dimmung müssen Leuchten, Betriebsgeräte, Dimmer beziehungsweise Steuerung und elektrische Installation entsprechend geeignet und geplant sein.
Kann ich ein 1-Phasen-System später auf 3-Phasen erweitern?
Ein direkter Umbau ist normalerweise nicht möglich. In der Regel müssen Schiene, Adapter und gegebenenfalls weitere Systemteile ausgetauscht werden.
Wer darf eine Stromschiene anschließen?
Der elektrische Anschluss und Änderungen an der Netzinstallation müssen durch eine geeignete Elektrofachkraft erfolgen.
